Оптический предусилитель EDFA

Артикул: ENAEP1

Оптический предусилитель EDFA, C band pre-amplifier (максимальная мощность на входе -4dBm, максимальная мощность на выходе +16dBm, усиление 20dB, LC)

Описание
Тех.характеристики

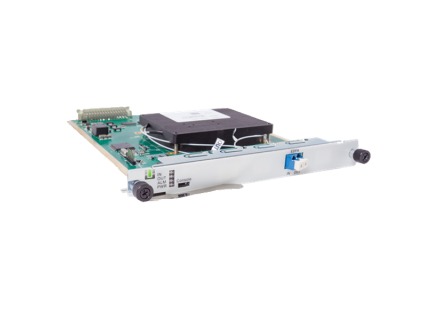

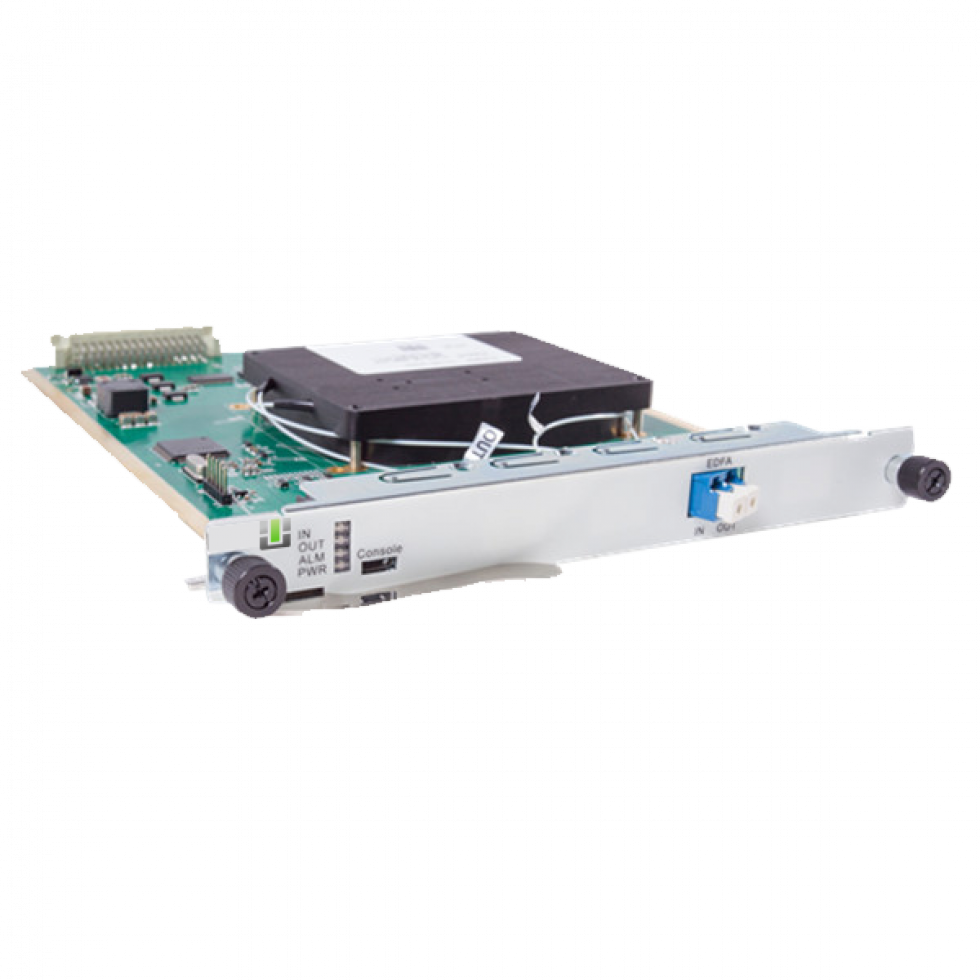

EDFA Pre-Amplifier - это карта оптического усилителя на основе волокна легированного эрбием, выполненная в компактном исполнении для установки в шасси серии ENACHx, занимает 1 слотоместо. C band Pre-Amplifier предназначен для установки на приемной стороне DWDM систем в качестве пред усилителя. Основная функция - увеличение мощности оптического сигнала в линии на приемной стороне. Карта работает в С-диапозоне DWDM и способна усиливать оптические сигналы 48 каналов (интервал каналов 100 ГГц) или 96 каналов (интервал каналов 50 ГГц).

Особенности:

EDFA DWDM Pre-Amplifier усилитель C-band,
Широкий диапазон входных уровней сигнала
Максимальный уровень выходного сигнала +16dBm,
Коэффициент усиления (gain) до 20 dB
Выбор режима работы: стабилизация уровня выходного сигнала или стабилизация уровня усиления
Возможность точной настройки параметров усиления
Низкий коэффициент шума
Мониторинг параметров оптического сигнала на входе и выходе EDFA
Аварийная индикация

Применение:

DWDM EDFA Pre-Amplifier

Working wavelength range	Standard type: 1529nm~1561nm Applicable to 40 wavelengths (100GHz) or 80 wavelengths (50GHz)DWDM system.
Working wavelength range	Extension type: 1528nm~1568nm Applicable to 48 wavelengths (100GHz) or 96 wavelengths (50GHz)DWDM system.
Min input optical power	-30 dBm
Max output power	+22dBm
Max Gain	30dB
Noise factor	＜5.5dB
Gain flatness	＜1.5dB
Secondary amplification	Support a built-in dual pump (optional) for signal secondary amplification.
Unique technology	Support gain locking technology, transient control technology automatic shut-off technology of output optical power.
EVOA function	Built-in EVOA(optional); network management can adjust dynamic damping range of 1dB~20dB
Network management function	Support real-time monitoring for EDFA port working state, including optical power, optical pumping, temperature, etc. Support pump shutdown threshold and automatic recovery time setting function.
Occupied slot number	Support ENACHx series chassis, occupy 1 slot
Optical interface	LC/UPC
Max power consumption	15W
