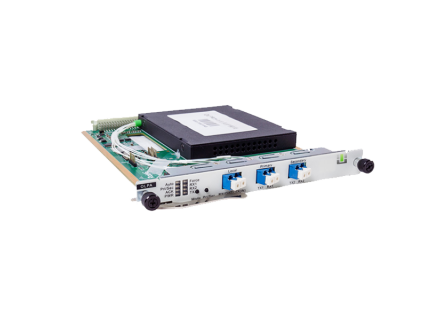

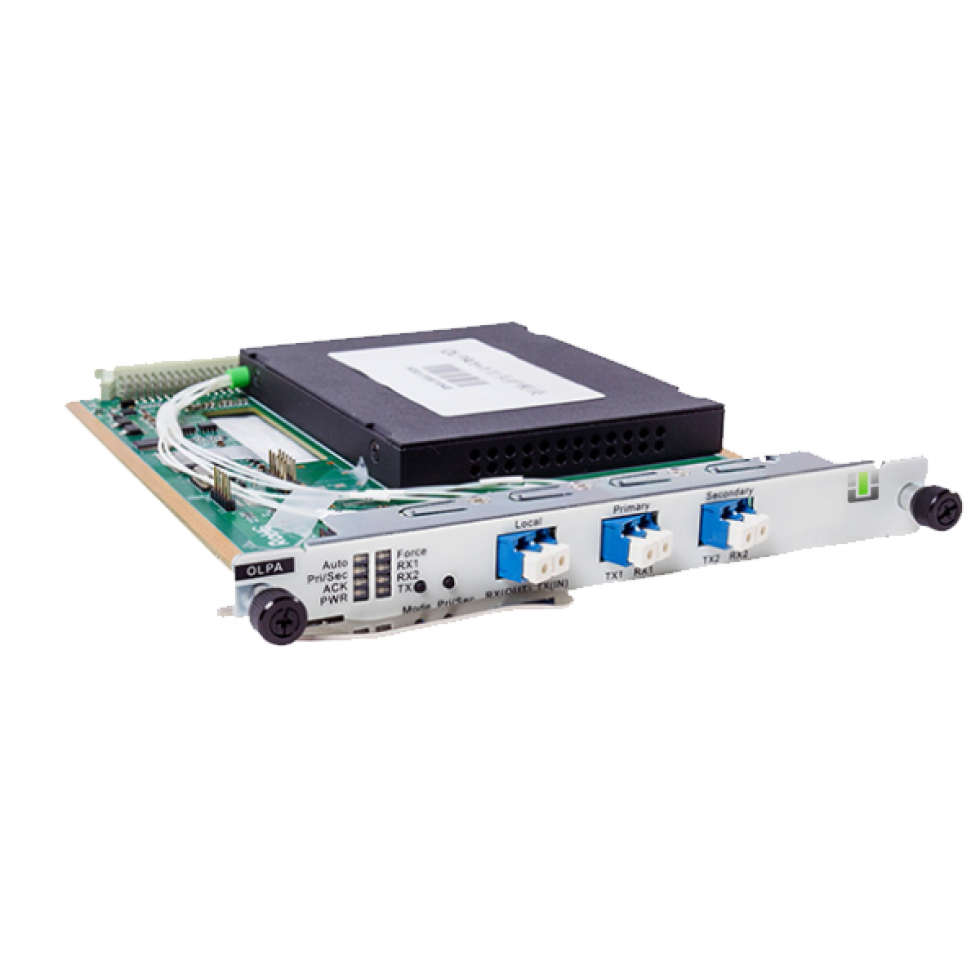

Карта защиты оптической линии OLP для организации резервирования волокна по схеме 1+1
Карта защиты оптической секции OLP, выполнена в компактном исполнении для установки в шасси серии ENACHx, занимает 1 слотоместо. Карта предназначения для организации схем резервирования оптической линии (Optical line protection). Карты OLP устанавливаются на обоих концах оптического линейного тракта и позволяют выполнить защитное переключение на резервное волокно или кабель при ухудшении характеристик основной линии или при полном обрыве волокна по схеме 1+1. На одной стороне тракта осуществляется разделение сигнала на 2 волокна, а на второй стороне карта может контролировать параметры оптического сигнала основного и резервного волокна в режиме реального времени и при необходимости производит переключение.
Особенности:
- Низкие вносимые потери
- Быстрое время переключения около 20 мс
- Ручное переключение на резервное направление
- Мониторинг оптического сигнала
- Аварийная индикация
Применение:
- Соединение дата-центров
- Резервирование подключений по 2м независимым магистралям (длина волокна может отличаться)
| ENALPA |
| working wavelength range |
1260nm~1650nm |
| Switching mechanism |
Selectively receipt from the double transmission, and then single-ended rearrangement
|
| Switching time |
＜20ms |
Introduction loss |
Tx port |
＜3.8dB |
| Rx port |
＜1.2dB |
| Monitoring of optical power range |
-50 dBm ~+25dBm |
| Application scenes |
Optical line 1+1 protection
Optical wavelength 1+1 protection |
| Network management function |
supports the OLP optical power real-time monitoring, active switch scheduling, performance management, routing management, and other management functions
|
| Occupied slot number |
Support ENACHx series chassis, occupy 1 slot
|
| Optical interface |
LC/UPC |
| Max power consumption |
5W |
| MTBF |
＞100000 hours |
