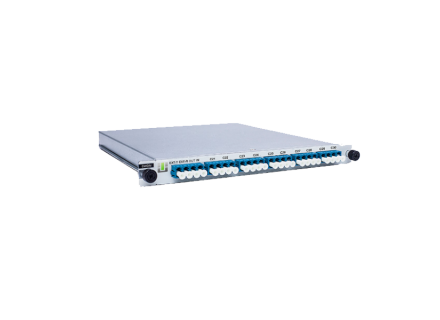

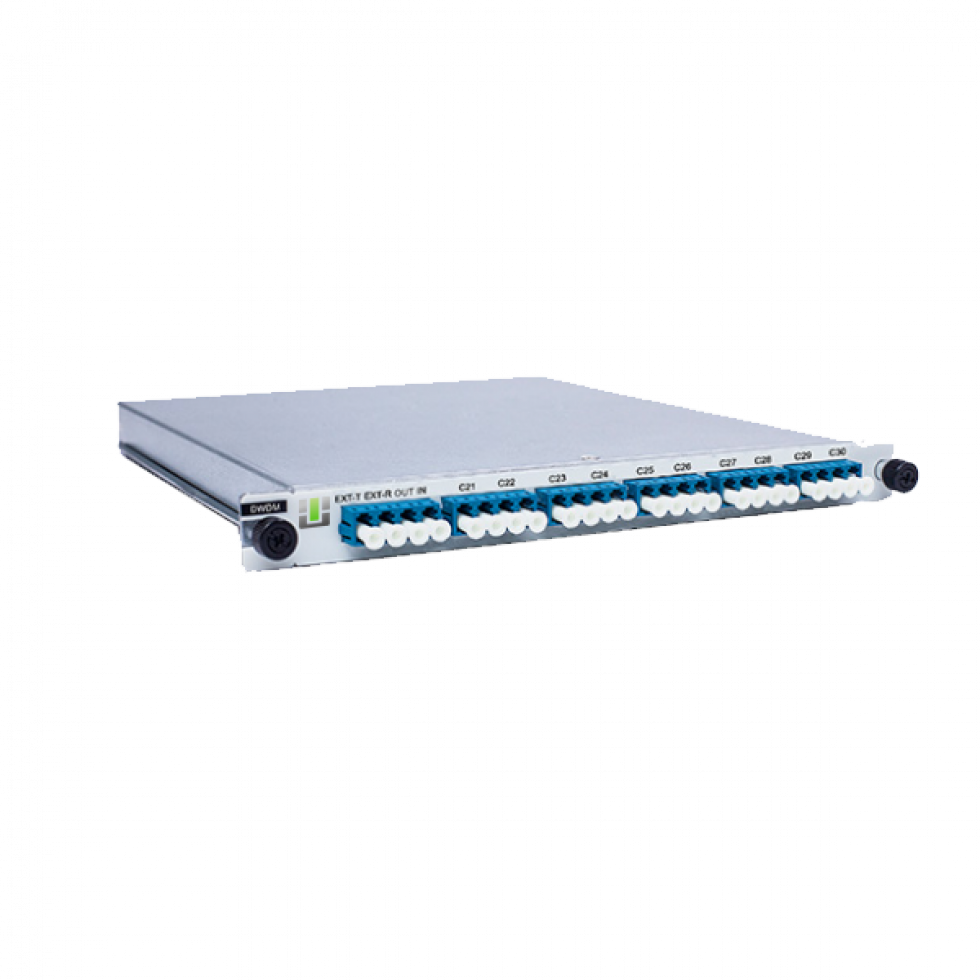

Карта двухволоконного оптического DWDM Mux + Demux, 8 длин волн C-band (C21-C60)
Карта двухволоконного мультиплексора/демультиплексора DWDM выполнена в компактном исполнении для установки в шасси серии ENACHx, занимает 1 слотоместо. Карта предназначения для выполнения мультиплексирования/демультиплексирования от 2 до 16 оптических каналов сетки частот 50/100 ГГц в одно оптическое волокно.
Особенности:
- До 16 channel 100 GHz DWDM С21-С60*
- Возможность работы в режиме OADM*
- Возможность работы в комплекте с red/blue filter*
- Минимальные вносимые потери
- Экономия места в стойке при размещении в составе ENACHx
Применение:
- DWDM Mux
- DWDM Demux
- DWDM OADM
- Red/Blue Filter
* Определяется при заказе
| Product model |
ENAM11 |
ENAM22 |
ENAM24 |
ENAM28 |
ENAM16 |
| Channel number |
1 |
2 |
4 |
8 |
16 |
| Operating wavelength (nm) |
1525~1565 |
| Center wavelength (nm) |
ITU-T Grid |
| Channel spacing (nm) |
0.8nm(100GHz) |
| Channel insertion loss (dB) |
≤0.8 |
≤1.2 |
≤1.8 |
≤2.6 |
≤4.5 |
| Channel bandwidth (dB) |
ITU±0.11 |
| Flatness (dB) |
≤0.5 |
| Adjacent channel isolation (dB) |
≥30 |
| Non-adjacent channel isolation (dB) |
≥40 |
| Return loss (dB) |
≥50 |
| Directivity (dB) |
≥55 |
| Polarization-dependent loss (dB) |
≤0.2 |
| Polarization mode dispersion (ps) |
≤0.2 |
| Power Handling (dB) |
≤500 |
| Operating Temperature (°C) |
0~+70 |
| Storage Temperature (°C) |
-40 ~+85 |
| Package type |
Steel tube, ABS box, LGX standard box, 1U standard 19-inch rack |
