Сети ЦОД на базе коммутаторов MES

Современные дата-центры – мощные платформы, обслуживающие критически важные приложения и сервисы. И от того, насколько производительная и надёжная сетевая инфраструктура их обеспечивает, зависит непрерывность бизнес-процессов и качество предоставляемых услуг.

Завод Eltex предлагаем современный подход для создания сетей ЦОД на основе концепции IP-фабрики. Решение охватывает ключевые элементы сети ЦОД для транспорта данных:

• коммутаторы Eltex старшей линейки MES5xxx;
• программная система ECCM для управления инфраструктурой.

Архитектура решения

Eltex использует топологию Spine-Leaf (Folded Clos) – стандарт для современных ЦОД, где необходима высокая пропускная способность, минимальные задержки и быстрое масштабирование.

Её суть:

• Хосты – серверы и другое конечное оборудование ЦОД – подключаются к коммутаторам на уровне Leaf.
• Каждый Leaf-коммутатор соединяется с каждым коммутатором на вышестоящем уровне Spine, выполняющим роль ядра IP-фабрики. Таким образом обеспечивается полносвязность сети ЦОД.

Технологическая основа решения – расширения протокола BGP: EVPN и VXLAN. EVPN формирует контрольную плоскость управления для передачи MAC-/IP-адресов и маршрутизации, а VXLAN создаёт логическую сеть поверх физической сети. Тандем технологий позволяет развернуть гибкие виртуальные сети L2/L3 с поддержкой сегментации трафика и многоадресной рассылки.

Чтобы минимизировать риск возникновения «узких» мест и простоя линков, нагрузка равномерно распределяется благодаря маршрутизации по эквивалентным путям ECMP.

Возможности IP-фабрики

Коммутаторы Eltex для ЦОД – активно развивающаяся линейка. Уже сегодня оборудование поддерживает ключевые функции, необходимые для построения IP-фабрики, и функциональность постоянно расширяется с учётом потребностей заказчиков и рынка.

• Underlay с использованием протоколов IS-IS/OSPF
• Symmetric IRB
• DHCP Relay
• VXLAN (Multicast/Ingress Replication)
• MAC Mobility
• EVPN Multihoming
• Anycast Gateway

Система управления

Для упрощения развертывания, управления и мониторинга сети IP-фабрики мы используем систему Eltex Cloud Configuration Manager(ECCM). Она предоставляет администраторам централизованный контроль над сетью ЦОД из единого интерфейса.

ECCM обеспечивает визуализацию топологии сети, что делает управление интуитивно понятным и позволяет быстро локализовать и устранять неисправности. ECCM даёт администраторам удобный инструмент.

• Добавление нового оборудования в сеть при масштабировании IP-фабрики
• Мониторинг состояния сети в реальном времени, включая загрузку портов и состояние соединений
• Управление обновлениями ПО устройств IP-фабрики
• ПРименение шаблонов быстрого развертывания сервисов, что значительно сокращает время на настройку и минимизирует возможность ошибок

Общая схема решения

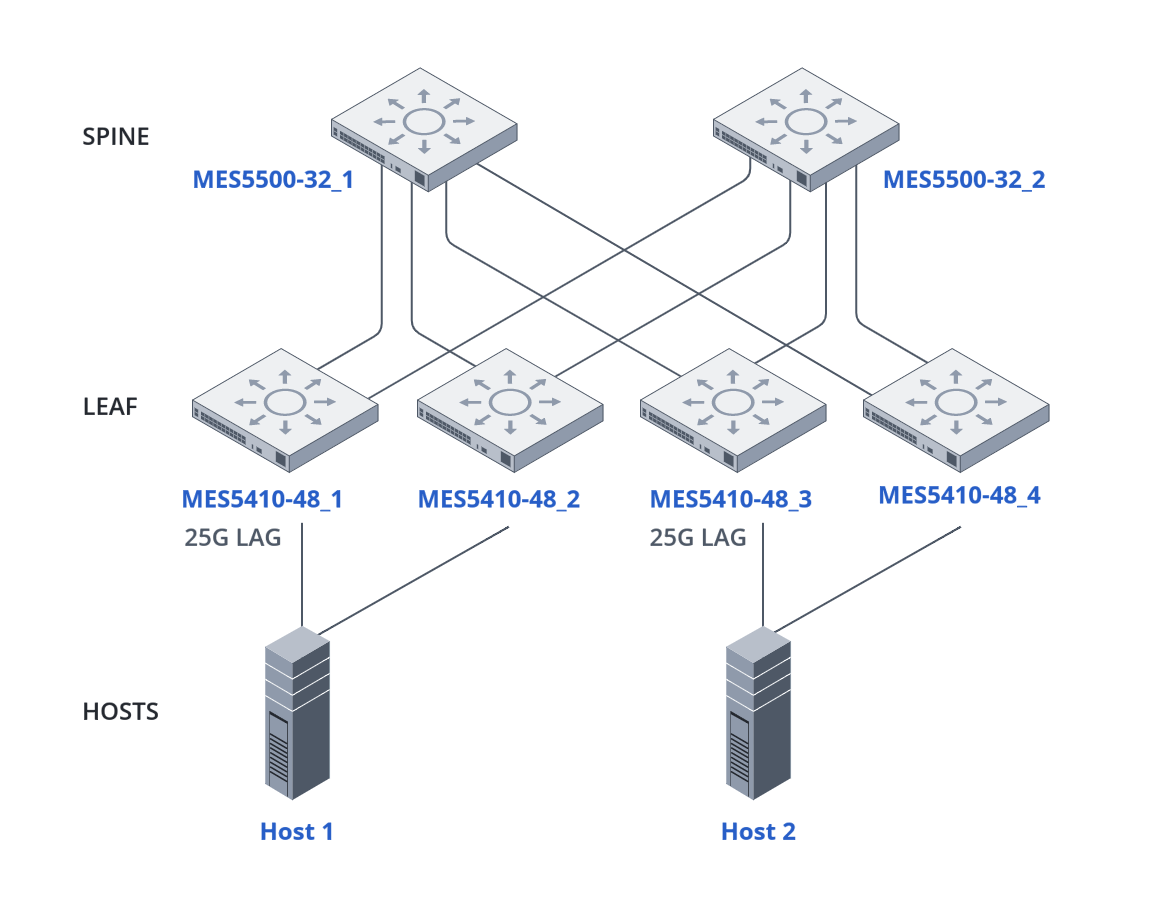

Рисунок 1. Типовая схема IP-фабрики

Коммутаторы Leaf

Leaf – точка входа в IP-фабрику. Для коммутаторов данного уровня важны высокая плотность портов для подключения хостов, производительные порты для подключения к вышестоящим коммутаторам Spine.

Коммутатор Spine

Коммутаторы уровня Spine – это центральные устройства в сетевой архитектуре ЦОД. Они обеспечивают подключение всех коммутаторов уровня Leaf и обрабатывают основной объём трафика между ними.

Критически важно, чтобы такие устройства были мощными, надёжными и способными справляться с большим объёмом данных без задержек. В решении на уровне Spine мы используем самые производительные модели – MES5410-48 и MES5500-32.

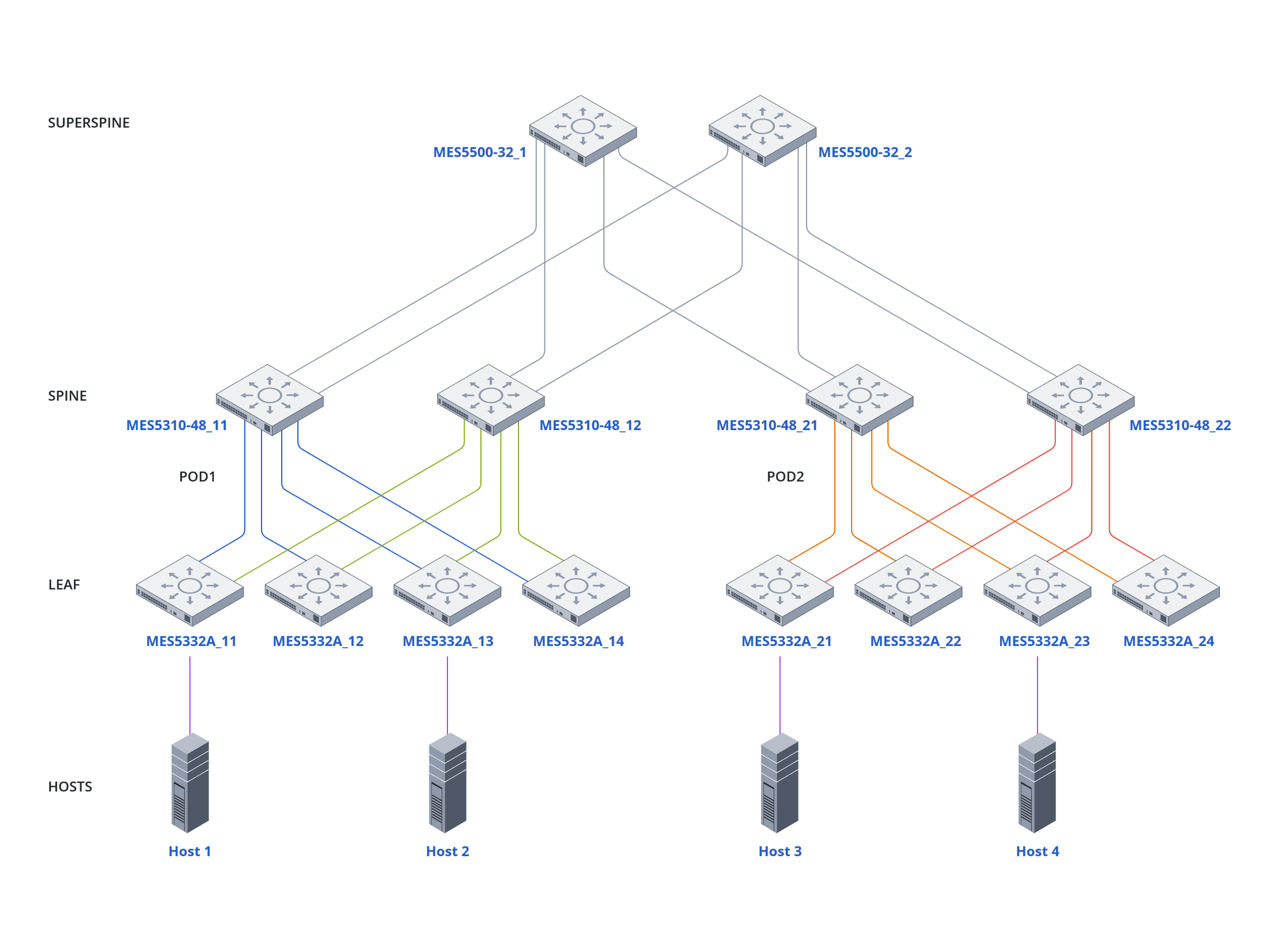

Рисунок 2. Высокоскоростное магистральное соединение между несколькими IP-фабриками

Если требуется высокоскоростное магистральное соединение между несколькими IP-фабриками, например, распределёнными по разным площадкам, вводится дополнительный уровень в топологию сети – Superspine. Коммутатор этого уровня, применяемый в решении, – MES5500-32. Также ведётся разработка коммутаторов с портами 400 Гбит/c.
